本實用新型提供了多路DC?DC開關電源分時啟動電路，包括若干依次串聯的DC?DC開關電源模塊，且每個DC?DC開關電源模塊均包括一使能輸入端，除第一級DC?DC開關電源模塊的使能輸入端連接供電電源外，其余每個DC?DC開關電源模塊的使能輸入端均連接有一可使能其開啟的啟動使能模塊，每個啟動使能模塊根據前級DC?DC開關電源模塊的輸出電壓值設定下級DC?DC開關電源模塊的啟動使能電壓，控制下級DC?DC開關電源模塊的啟閉。實現了分時啟動開關電源的各個DC?DC電源模塊，從而降低了整個開關電源的啟動電流。
本發明公開的雙軸線陣相機拍照方法，其用于雙軸線陣相機拍照系統，雙軸線陣相機拍照系統包括伺服電機、主動軸、從動軸和線陣相機，方法包括提供系數k到雙軸線陣相機系統，線陣相機觸發行頻推導；線陣相機每拍照一行，通過移動，多次拍照后拼接成一張圖片。本發明還公開了線陣相機拍照系統、設備及存儲介質。通過本發明的技術方案，可根據伺服電機的輸出脈沖信號來控制線陣相機行拍照頻率，從而使得相機拍照不受速度的影響，在加速、勻速、減速整個過程中，均不會出現圖像拉伸、壓縮異常等情況，從而改善圖像拍攝效果；從動軸隨著主動軸移動，可實現線陣相機的移動行程為2倍主動軸的行程，保證圖像拍照效果的同時加大拍照范圍或區域。
本實用新型公開一種無極性電源輸入電路及線控裝置，屬于電子電路技術領域。所述無極性電源輸入電路包括第一輸入端、第二輸入端、電源地及供電輸出端；還包括二極管D1、二極管D2、二極管D3、二極管D4、電容C1及DC轉DC模塊；二極管D1的正極和二極管D3的負極連接所述第一輸入端，二極管D2的正極和二極管D4的負極連接所述第二輸入端；二極管D1的負極和二極管D2的負極連接電容C1的正極及DC轉DC模塊的輸入端，二極管D3的正極和二極管D4的正極連接電容C1的負極及電源地；DC轉DC模塊的輸出端作為所述無極性電源輸入電路的供電輸出端。本實用新型能保證接入的直流電源正負反接情況下可以正常工作，還可以保證交流輸入情況下都能正常工作。

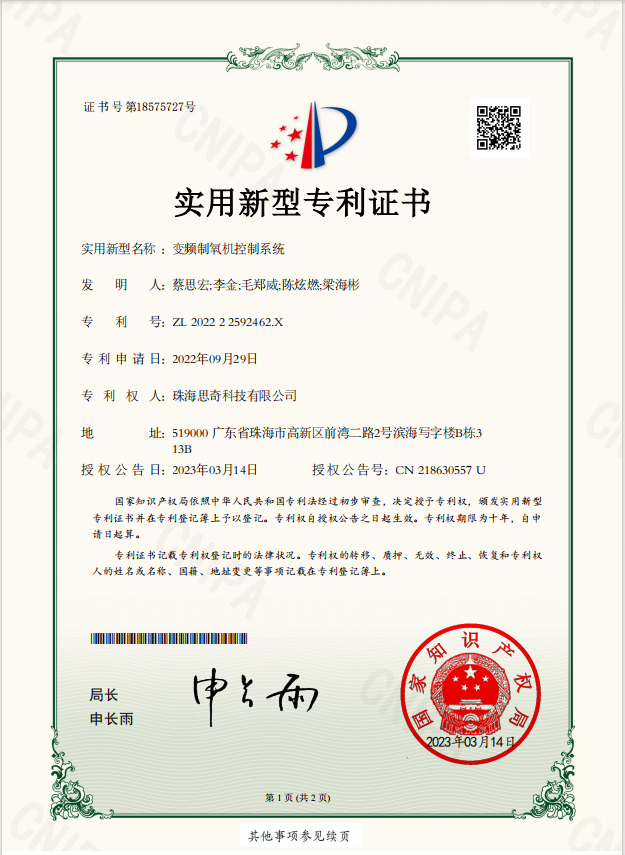

本申請實施例提供了一種變頻制氧機控制系統，其特征在于：包括用于對空氣進行壓縮的變頻制氧壓縮機控制模塊、利用壓縮的控制制氧的制氧系統模塊、電源管理模塊、與電源連接的電源適配器模塊和電池；所述電源管理模塊，用于選擇由連接電源的電源適配器供電還是由電池供電。本申請實施例提高了制氧機的智能控制能力，實現了變頻壓縮機控制功能。

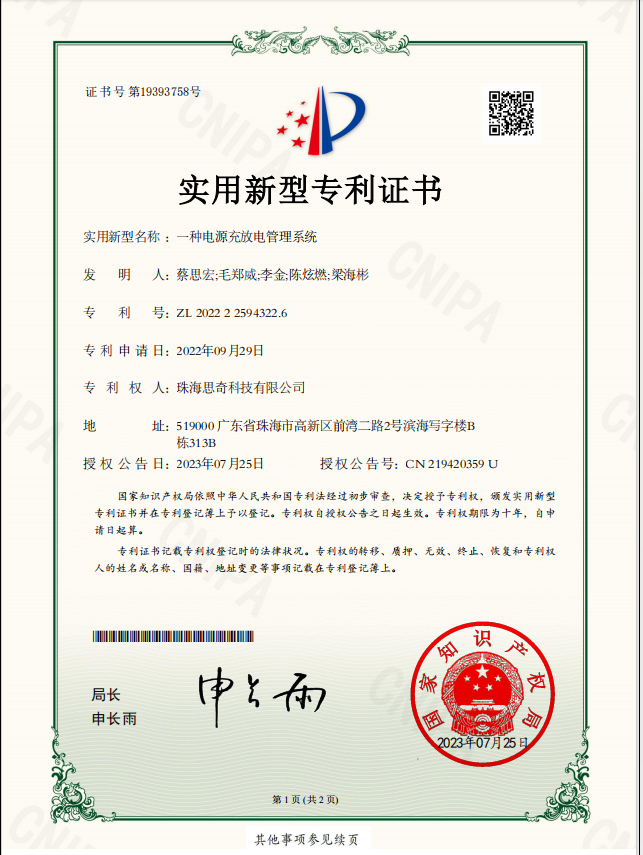

本申請實施例提供了一種電源充放電管理系統，其特征在于：包括電源適配器、電池和電源管理電路，電源適配器與外部電源連接，電源管理電路用于在電池電量滿足負載設備的用電需求時，選擇電池為其供電，在電池電量不滿足負載設備的用電需求時，切換至電源適配器的第一輸出端，由外部電源供電，電源管理電路還與電源適配器的第二輸出端連接，由與電源適配器連接的外部電源與電源管理電路供電，在電池電量不足時，通過電源管理電路為電池充電。本實施例的負載所需的用電電壓VCC可以通過電源管理電路由電池或適配器供電，并且當電池電壓下降到充電閾值(VREF)以下時，可通過適配器為電池充電，電路結構簡單，提高了電源管理的效率。

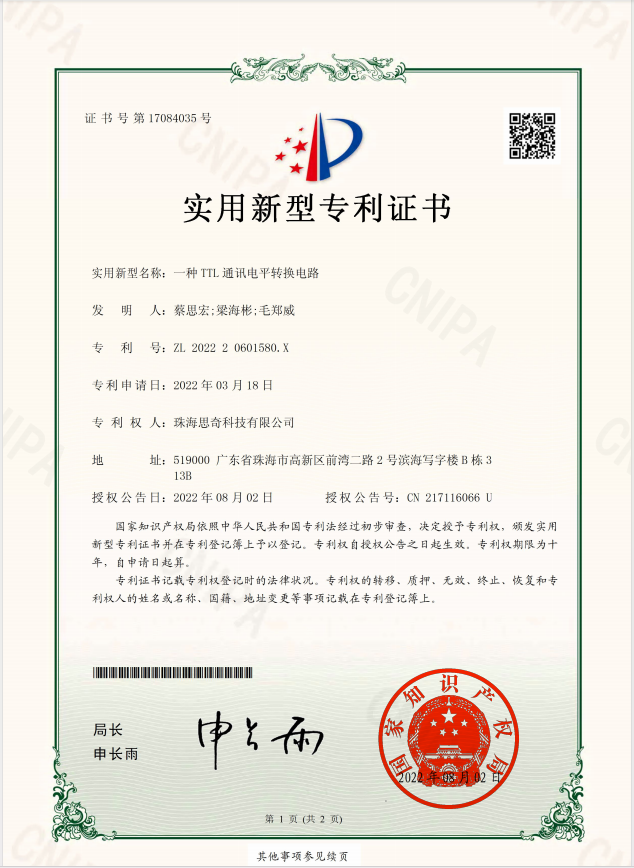

本實用新型公開一種TTL通訊電平轉換電路，用于實現第一MCU與第二MCU之間的通信，且第一MCU的工作電源為VCC1，第二MCU的工作電源為VCC2；TTL通訊電平轉換電路包括電阻R1、電阻R2、電阻R3、電阻R4、電阻R6、電阻R7、三極管Q1；電阻R1一端連接第一MCU的TXD端，另一端經電阻R2接地，且電阻R1和電阻R2彼此的節點連接第二MCU的RXD端；電阻R3一端連接VCC1，另一端連接電阻R4的一端及三極管Q1的集電極；三極管Q1的發射極連接第二MCU的TXD端，電阻R4的另一端連接第一MCU的RXD端；電阻R6一端連接VCC1，另一端經電阻R7接地，且電阻R6和電阻R7彼此的節點連接三極管Q1的基極。本實用新型結構簡單、轉換準確性高，采用較低的成本可以實現電平轉換的目的，同時增加了電路的穩定性。
