祝賀思奇技術部成功申請實用新型專利《一種 TTL 通訊電平轉換電路》

2023-09-07

本實用新型公開一種TTL通訊電平轉換電路,用于實現第一MCU與第二MCU之間的通信,且第一MCU的工作電源為VCC1,第二MCU的工作電源為VCC2;TTL通訊電平轉換電路包括電阻R1、電阻R2、電阻R3、電阻R4、電阻R6、電阻R7、三極管Q1;電阻R1一端連接第一MCU的TXD端,另一端經電阻R2接地,且電阻R1和電阻R2彼此的節點連接第二MCU的RXD端;電阻R3一端連接VCC1,另一端連接電阻R4的一端及三極管Q1的集電極;三極管Q1的發射極連接第二MCU的TXD端,電阻R4的另一端連接第一MCU的RXD端;電阻R6一端連接VCC1,另一端經電阻R7接地,且電阻R6和電阻R7彼此的節點連接三極管Q1的基極。本實用新型結構簡單、轉換準確性高,采用較低的成本可以實現電平轉換的目的,同時增加了電路的穩定性。

附圖說明

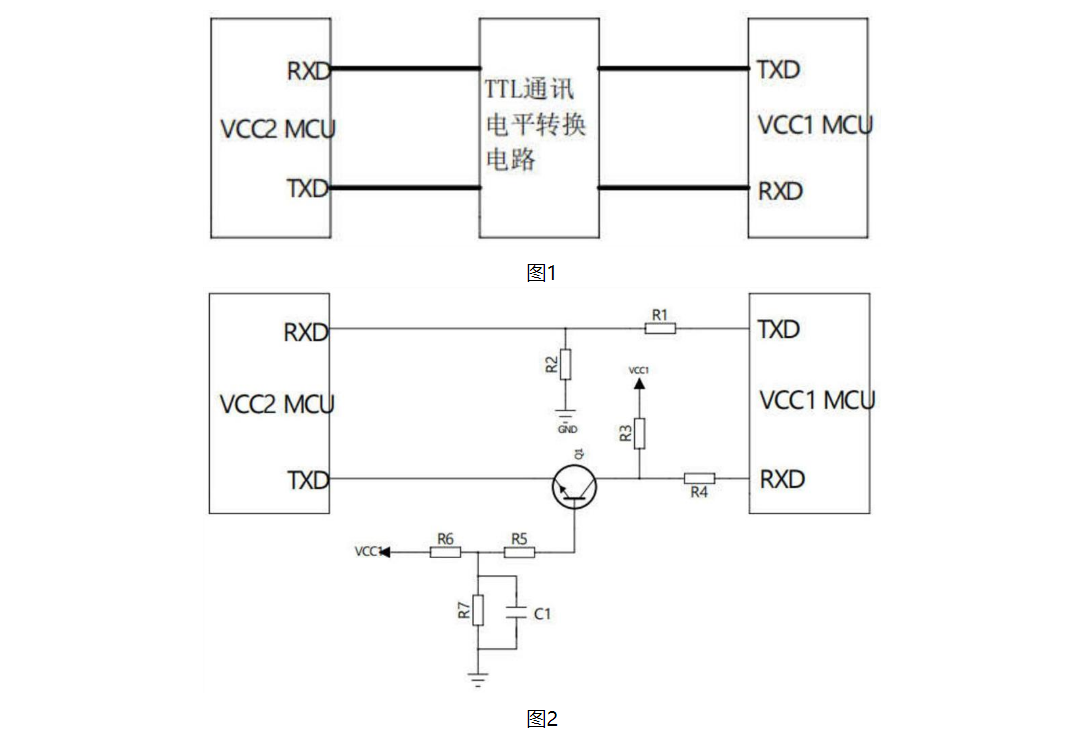

圖1為本實用新型實施例提供的TTL通訊電平轉換電路應用場景的示意圖。
圖2為本實用新型實施例提供的TTL通訊電平轉換電路的電路原理圖。
